超音波流量計の種類と分類

近年、さまざまな新しい超音波流量計の種類デジタル回路を用いたデジタル超音波流量計や一体型超音波流量計（センサーと変換器を一体化したもの）などが市場に登場しています。多種多様な超音波流量計があるため、ユーザーは実際の状況や測定要件に基づいて適切なモデルを選択する必要があります。この記事では、市場で一般的な 5 つの超音波流量計を選択する際の違いについて詳しく説明し、エンジニアの選択と設計の参考を容易にするために、中国製のいくつかの超音波流量計ソリューションを推奨します。

このタイプの流量計は、工場排水、未処理廃水、安定した不純物含有量のプロセス流体など、超音波信号を反射する粒子や気泡を適切な量含む流体のみを測定できます。測定される媒体に対して厳しい要件があることに注意することが重要です。きれいな水であることはできず、通常の測定では不純物含有量が比較的安定していなければなりません。さらに、測定媒体の性能と要件はメーカーによって異なります。このタイプの超音波流量計を選択するには、選択した超音波流量計の性能、精度、要件だけでなく、測定媒体を完全に理解する必要があります。

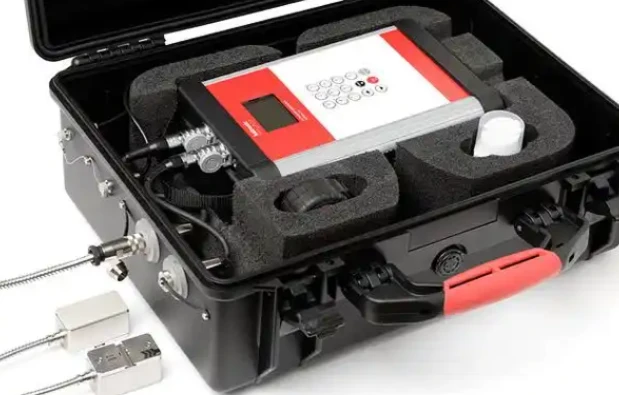

このタイプは一時的な測定に適しており、主にパイプラインに設置されている他の流量計の動作状況の校正、特定の領域での流体バランステストの実施、パイプライン内の現在の流量の確認に使用されます。固定設置を必要としないこれらの目的には、ポータブル超音波流量計が便利で経済的です。

現在、最も広く製造され適用されているタイプは飛行時間型超音波流量計です。{0}{1}主にきれいな液体の流量を測定するために使用され、水道会社や工業用水用途で広く使用されています。さらに、下水などの不純物の少ない均一流体（不純物含有量10g/L以下、粒子径1mm以下）の流量も±1.5％の精度で測定できます。実際の応用では、時間差超音波流量計を使用すると、対応する流体の測定で満足のいく結果が得られることがわかります。{8}

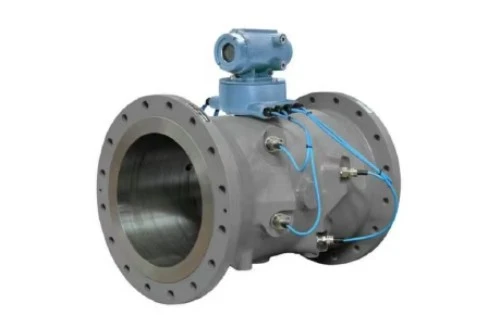

±0.5%に達する最高精度を実現し、配管材質やライニングの制限を受けないため、高い流量測定精度が要求される用途に最適です。ただし、パイプ径が大きくなるとコストも高くなります。一般に、小径から中径のインライン超音波流量計の方が経済的です。---

十分な設置スペースがある場合、外部トランスデューサの代わりに挿入トランスデューサを使用すると、超音波信号の減衰に対するパイプライニング、スケーリング、パイプ壁の影響が完全に排除され、測定の安定性が向上し、メンテナンスが大幅に軽減されます。さらに、挿入トランスデューサは流れを遮断することなく設置できるため、その用途はますます広がっています。
